技術情報

TECHNICAL INFORMATION

ご注文・お問い合わせの際にご活用ください

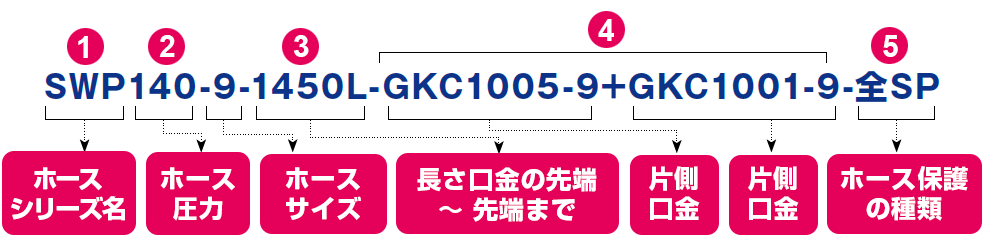

高圧ホースの表現について

この5項目が分かりますと、ホースが製作できますので、ご注文の際はこのような表現にてお申し付けください。

もしご不明な点がございましたら、当社担当までお気軽にお問い合わせください。

口金の締め付けトルクについて

ホースサイズ 6 9 12 15 19 25 32 38 50
管用ネジ G(PF) 1/4 3/8 1/2 5/8 3/4 1 1・1/4 1・1/2 2
メートルネジ 14M 18M 22M 24M 30M 33M 36M 42M -
ユニファイネジ 7/16u 9/16u 3/4u 7/8u 1・1/16u 1・5/16u 1・5/8u 1・7/8u -
最大締め付けトルク N・m 25 34 64 132 132 196 225 255 316

ホース用口金のユニオンタイプのナットは無制限に締め付けを行いますと破損いたします。

上記の表をご参考にしていただいて、適正トルクにて締め付けてください。特に1005タイプの口金をオーバートルクで締め付けますと、1009アダプターの先端が広がってしまい、取り付け・取り外しが非常にやりづらくなります。

ホースのサイズの呼びについて

1分 2分 3分 4分 5分 6分 インチ インチ2分 インチ4分 2インチ
インチ 1/8 1/4 3/8 1/2 5/8 3/4 1 1・1/4 1・1/2 2
管の呼び 6A 8A 10A 15A - 20A 25A 32A 40A 50A
ダッシュ呼び 02 04 06 08 10 12 16 20 24 32
ミリ 4 6 9 12 15 19 25 32 38 50

ホースや、口金のサイズを表現するときに上の表をご参考にしてください。

同じメーカーのホースでも呼びが違うことがあります。

具体的にどのようなホース口金を見分けるか

形状そしてねじを判別しなければなりません。ねじは大きく分けますと、ガスねじ、ミリねじ、ユニファイねじに分類されます。

下記の「ねじの呼びと寸法表」を参考に実際に測ってみてください。この実測の寸法と、シート面、ほか機械のメーカー名等でなんの口金かがおおよそわかります。

くわしくはお気軽に当社の担当者におたずねください。

ねじの呼び名と寸法表(651KB)

PDFアイコンをクリックして下さい

ホース口金の代表例

オスねじタイプ

シールテープ等を巻いて捻じ込む(PTねじ)タイプ

1001

PTねじ(平行ねじ)で先端のシート面でシールするタイプ

1002、6010

根元や先端のOリング等でシールするタイプ

6007、KAWAS、KAWAH

袋ナットタイプ ※くるくる回るナットが付いているタイプ

はずした口金をのぞき、山型に出っ張っているシートが付いているタイプ

1005、1005M、DKOSH

すり鉢状にへこんだシートが付いているタイプ

1004、METST、6013

シート面が平面なタイプ

HIAB、HIAB-M、6028

フランジタイプ

丸いフランジの先端にOリングが入り、それを三日月型の割フランジとボルトで止めたタイプの口金


※フランジの外形寸法とその厚みによって以下の2種類があります。

・スタンダードプレッシャー(3000psi)

・ハイプレッシャー(6000psi)


(その2箇所を測り、お知らせください)
