油圧ホース
一般油圧用ゴムホース
構造
内面チューブ：耐油性合成ゴム
補強層：高抗張力鋼線
外面カバー：耐摩・耐候性合成ゴム
適用流体
一般作動油
使用温度範囲
-40℃～＋100℃
1W/B
2W/B
4W/S
6W/S
SWP70
| ホース品番 | 内径 mm |
外形 mm |
補強層 | 最高使用圧力 MPa |
最小破壊圧力 MPa |
最小曲げ半径 mm |
概略重量 g/m |
定尺長さ m/本 |
|---|---|---|---|---|---|---|---|---|
| SWP70 6 | 6.3 | 13.2 | 1W | 7.0 | 28.0 | 45 | 220 | 60 |
| SWP70 9 | 9.5 | 16.0 | 55 | 320 | 60 | |||
| SWP70 12 | 12.7 | 18.7 | 70 | 340 | 60 | |||
| SWP70 15 | 15.9 | 23.3 | 80 | 480 | 60 | |||
| SWP70 19 | 19.0 | 25.7 | 100 | 450 | 40 | |||
| SWP70 25 | 25.4 | 32.3 | 120 | 600 | 40 |
SWP140
| ホース品番 | 内径 mm |
外形 mm |
補強層 | 最高使用圧力 MPa |
最小破壊圧力 MPa |
最小曲げ半径 mm |
概略重量 g/m |
定尺長さ m/本 |
|---|---|---|---|---|---|---|---|---|
| SWP140 6 | 6.3 | 13.2 | 1W | 14.0 | 56.0 | 45 | 220 | 60 |
| SWP140 9 | 9.5 | 16.0 | 55 | 320 | 60 | |||
| SWP140 12 | 12.7 | 18.7 | 70 | 340 | 60 | |||
| SWP140 15 | 15.9 | 23.4 | 2W | 95 | 640 | 40 | ||
| SWP140 19 | 19.0 | 28.0 | 110 | 820 | 40 | |||
| SWP140 25 | 25.4 | 35.5 | 140 | 1200 | 40 |
SWP210
| ホース品番 | 内径 mm |
外形 mm |
補強層 | 最高使用圧力 MPa |
最小破壊圧力 MPa |
最小曲げ半径 mm |
概略重量 g/m |
定尺長さ m/本 |
|---|---|---|---|---|---|---|---|---|
| SWP210 6 | 6.3 | 13.2 | 1W | 20.5 | 82.0 | 45 | 220 | 60 |
| SWP210 9 | 9.5 | 18.0 | 2W | 60 | 450 | 60 | ||
| SWP210 12 | 12.7 | 20.3 | 80 | 550 | 60 | |||
| SWP210 15 | 15.9 | 23.4 | 95 | 640 | 60 | |||
| SWP210 19 | 19.0 | 28.8 | 130 | 950 | 40 | |||
| SWP21S 19 | 19.0 | 29.5 | 4S | 170 | 1050 | 20 | ||
| SWP210 25 | 25.4 | 36.0 | 180 | 1400 | 20 |
NWP280
| ホース品番 | 内径 mm |
外形 mm |
補強層 | 最高使用圧力 MPa |
最小破壊圧力 MPa |
最小曲げ半径 mm |
概略重量 g/m |
定尺長さ m/本 |
|---|---|---|---|---|---|---|---|---|
| NWP280 6 | 6.3 | 13.7 | 2W | 27.5 | 110.0 | 45 | 280 | 60 |
| NWP280 9 | 9.5 | 16.9 | 60 | 370 | 60 | |||
| NWP280 12 | 12.7 | 21.2 | 80 | 510 | 60 | |||
| NWP280 15 | 15.9 | 26.5 | 4S | 140 | 1000 | 20 | ||
| NWP280 19 | 19.0 | 29.5 | 170 | 1150 | 20 | |||
| NWP280 25 | 25.4 | 37.0 | 220 | 1680 | 20 | |||
| NWP280 32 | 31.8 | 48.3 | 6S | 280 | 3580 | 20 | ||
| NWP280 38 | 38.1 | 55.9 | 330 | 3930 | 20 | |||
| NWP280 50 | 50.8 | 71.0 | 430 | 7100 | 20 |
NWP350
| ホース品番 | 内径 mm |
外形 mm |
補強層 | 最高使用圧力 MPa |
最小破壊圧力 MPa |
最小曲げ半径 mm |
概略重量 g/m |
定尺長さ m/本 |
|---|---|---|---|---|---|---|---|---|
| NWP350 6 | 6.3 | 15.0 | 2W | 34.5 | 138.0 | 90 | 380 | 60 |
| NWP350 9 | 9.5 | 18.9 | 120 | 550 | 60 | |||
| NWP350 12 | 12.7 | 23.0 | 4S | 140 | 840 | 20 | ||
| NWP350 15 | 15.9 | 26.5 | 160 | 1050 | 20 | |||
| NWP350 19 | 19.0 | 30.4 | 190 | 1340 | 20 | |||
| SWP350 25 | 25.4 | 37.4 | 240 | 1930 | 20 | |||
| NWP350 32 | 31.8 | 48.3 | 6S | 280 | 3640 | 20 | ||
| NWP350 38 | 38.1 | 55.9 | 400 | 3980 | 20 | |||
| NWP350 50 | 50.8 | 71.0 | 500 | 7150 | 20 |
高圧樹脂ホース
NV105
構造
内面チューブ：ポリエステルエラストマー
補強層：ポリエステル繊維
外面カバー：ポリウレタンエラストマー
適用流体
一般作動油
使用温度範囲
-40℃～＋100℃
NV210
構造
内面チューブ：ポリエステルエラストマー
補強層：ポリエステル繊維
外面カバー：ポリウレタンエラストマー
適用流体
一般作動油
使用温度範囲
-40℃～＋100℃（水の場合はMAX60℃）
NN173
構造
内面チューブ：ポリエステルエラストマー
補強層：ポリエステル繊維
外面カバー：ポリウレタンエラストマー
適用流体
一般作動油
使用温度範囲
-55℃～＋100℃（水の場合はMAX60℃）
NV105
| ホース品番 | 内径 mm |
内径 インチ |
外形 mm |
補強層 | 最高使用圧力 MPa(kgf/㎠) |
最小破壊圧力 MPa(kgf/㎠) |
最小曲げ半径 mm |
概略重量 g/m |
|---|---|---|---|---|---|---|---|---|
| NV105-12 | 12.7 | 1/2 | 18.3 | 1B | 10.5 (107) |
42.0 (428) |
60 | 180 |
NV210
| ホース品番 | 内径 mm |
内径 インチ |
外形 mm |
補強層 | 最高使用圧力 MPa(kgf/㎠) |
最小破壊圧力 MPa(kgf/㎠) |
最小曲げ半径 mm |
概略重量 g/m |
|---|---|---|---|---|---|---|---|---|
| NV210-6 | 6.3 | 1/4 | 13.4 | 2B | 20.6 (210) |
82.4 (820) |
50 | 130 |
| NV210-9 | 9.5 | 3/8 | 17.6 | 65 | 200 | |||
| NV210-12 | 12.7 | 1/2 | 21.4 | 80 | 250 |
NN173
| ホース品番 | 内径 mm |
内径 インチ |
外形 mm |
補強層 | 最高使用圧力 MPa(kgf/㎠) |
最小破壊圧力 MPa(kgf/㎠) |
最小曲げ半径 mm |
概略重量 g/m |
|---|---|---|---|---|---|---|---|---|
| NN173-04 | 6.3 | 1/4 | 12.6 | 1B | 19.0 (195) |
76.0 (780) |
30 | 110 |
| NN173-06 | 9.5 | 3/8 | 16.0 | 15.5 (160) |
62.0 (640) |
50 | 140 |
テフロンホース
テフロンホースST40は高いフレキシブル性、耐薬品性、及び耐高温度性能に優れたホースです。
内面チューブテフロン・外装はステンレスブレードです。
使用温度範囲は、-54℃～232℃、使用口金は1001・1005です。
注意：化学薬品の中には使用に適さないものもあります。ご相談ください。
特徴
【1】高いフレキシブル性と耐高温及び耐薬品性に優れています。
【2】非粘着性で、接着剤や塗料等の粘着性の高い流体にも適しています。
【3】スチームや食品機械等の清浄度を要求される流体にも適合可能です。
【4】補強層にSUS304ブレードを採用し、高耐性、高耐久を有しています。
【5】チューブの肉厚も薄く、外径もスリムなホースです。
【6】テフロン®チューブにカーボンを添加して、ホースに発生した静電気を放出させるコンダクティブタイプ（静電気放出型）、ST40Cも取り揃えています。
構造
内面チューブ：テフロン®
補強層：1SUS/B
使用温度範囲
-54℃～＋232℃
ST40
| ホース品番 | 内径 mm |
内径 インチ |
外形 mm |
最高使用圧力 MPa(kgf/㎠) |
最小破壊圧力 MPa(kgf/㎠) |
最小曲げ半径 mm |
概略重量 g/m |
|---|---|---|---|---|---|---|---|
| ST40-04 | 4.8 | 3/16 | 7.7 | 20.5 | 82.0 | 51 | 105 |
| ST40-05 | 6.4 | 1/4 | 9.5 | 20.5 | 82.0 | 76 | 120 |
| ST40-06 | 7.9 | 5/16 | 10.9 | 17.0 | 68.0 | 102 | 145 |
| ST40-10 | 12.7 | 1/2 | 16.2 | 12.0 | 48.0 | 165 | 215 |
| ST40-12 | 15.9 | 5/8 | 19.4 | 10.5 | 42.0 | 191 | 285 |
| ST40-16 | 22.2 | 7/8 | 26.2 | 7.0 | 28.0 | 229 | 430 |
※スチームの場合は最高使用圧力1.4MPa(198℃)で使用下さい。
※同一のホースでスチームと水、スチームと窒素の交互使用は避けて下さい。
テフロンホースの市場性
・スチームプレス機
・製紙設備機械
・射出、ブロー成型機
・温室加湿装置
・自動車ウィンドシーラント注入
・食品設備工場
（ビール・ジュース乳製品など）
・汚水処理配管
・船用飲料水配管
・製鉄整備機械
・自動車部品
・試験設備機械
・鉄道車両ブレーキ
・半導体、液晶関係
・化学、薬品(化粧品)
・工場廃液
・浄水(排水化)設備配管
油圧ホースの保護材

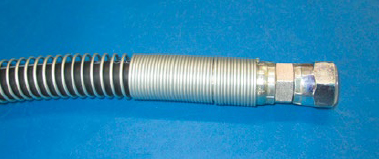

スプリングガード
金属のスプリングをホース全長又は一部分に装着したもので、ホースを外傷より保護するために使用し、主に建築機械に多く使用されています。

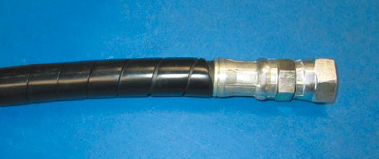

スパイラルチューブ
螺旋状の樹脂の保護材です。ホースを外傷や擦れによる摩耗から保護し、様々な油圧配管に幅広く使用されています。

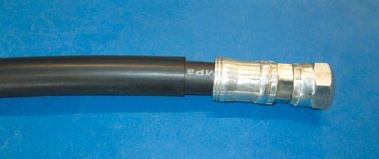

熱圧縮チューブ
外部から熱をかけることによって収縮するチューブ状の保護材です。ホースに密着し、ズレにくく、細い所を通す場合に最適です。

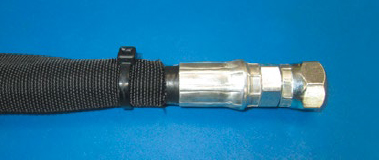

ナイロンスリーブ
ナイロンを細かく織り込んだチューブ状の保護材です。ホース破損によるオイルの飛散を低減し、擦れによる摩耗からホースを保護します。

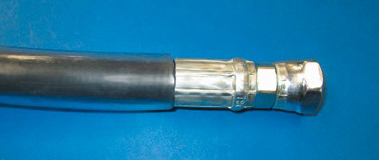

透明ビニールチューブ
塵芥車などの特殊車両に使われており、主に外部ホース破損時の飛散防止を目的として使用します。

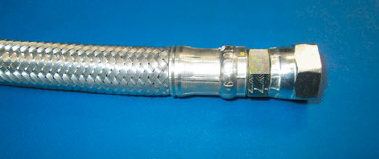

鉄（スンテレス）ブレード
鉄やステンレスをブレード状に編み込んだ保護材です。バンドソーなどの工作機械に使われており、金属切粉や火花などからホースを保護します。
※雰囲気温度が高温となる場合、ブレードの下にグラスウールを装着することも可能です。
